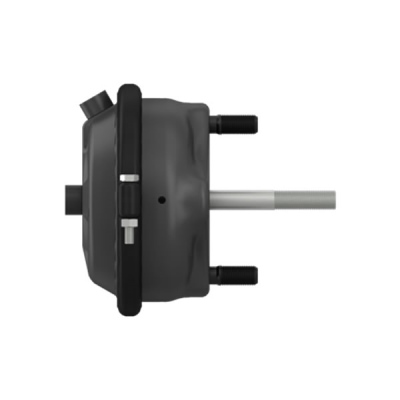

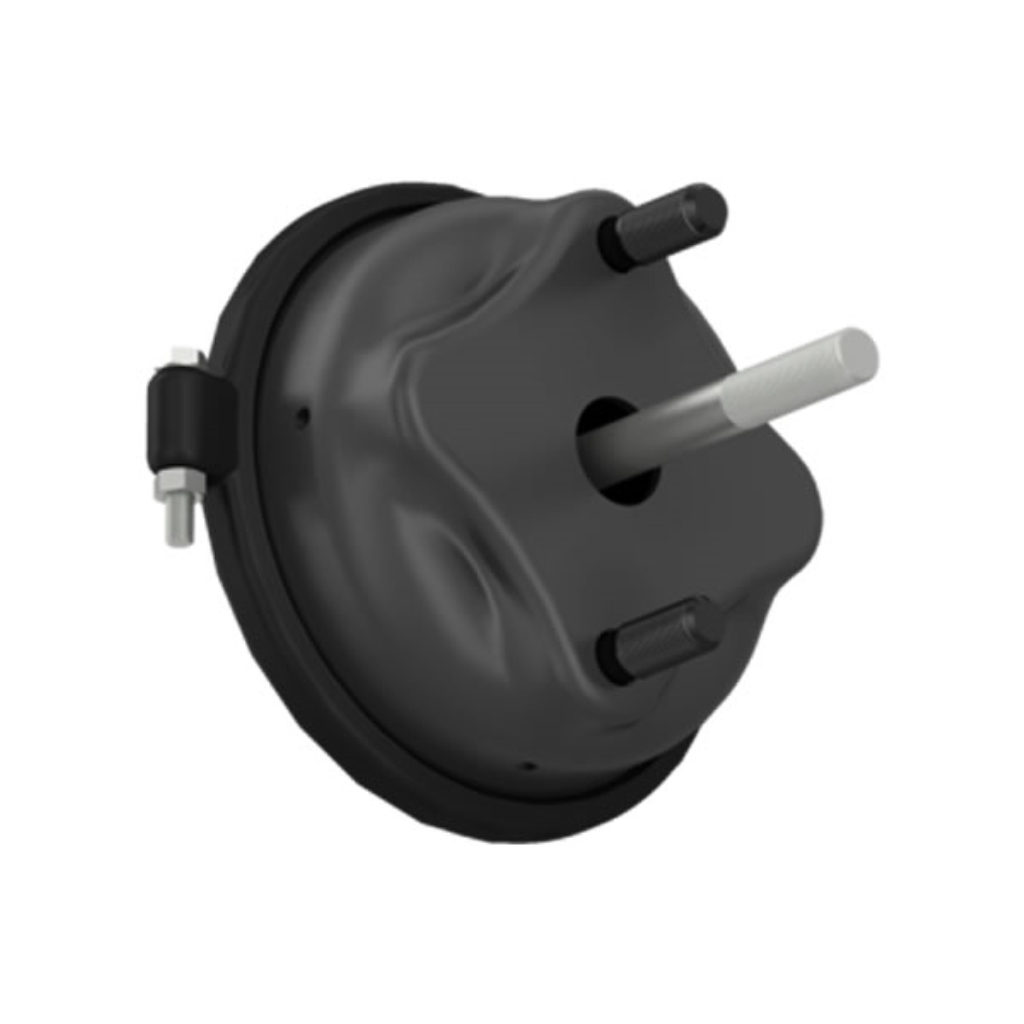

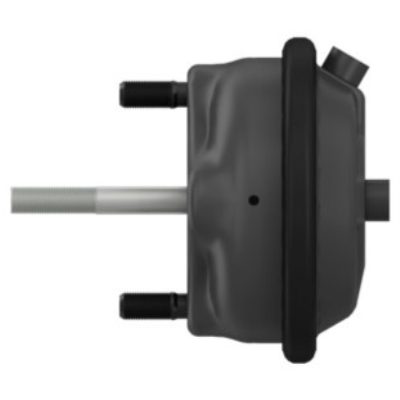

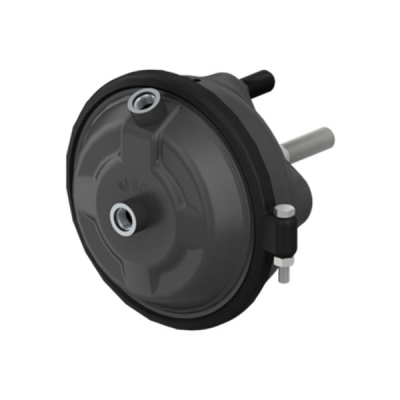

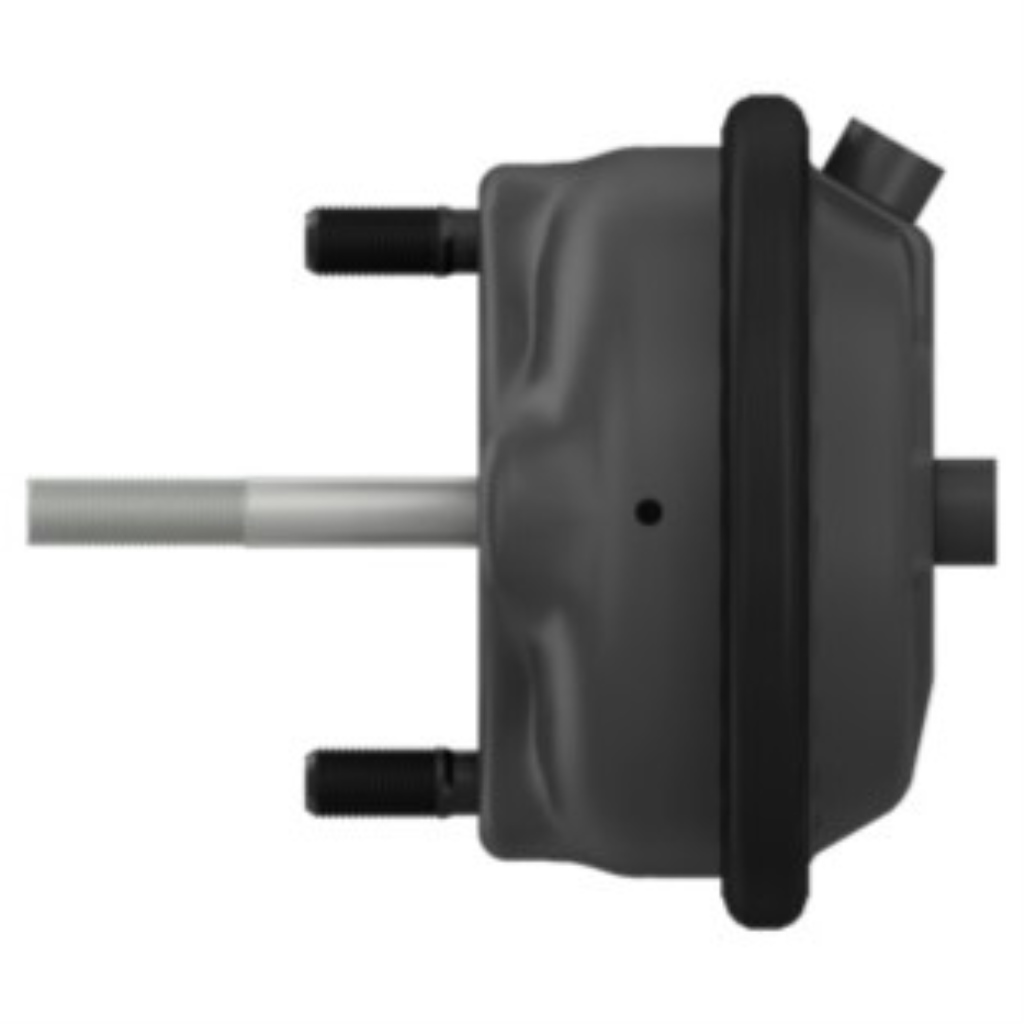

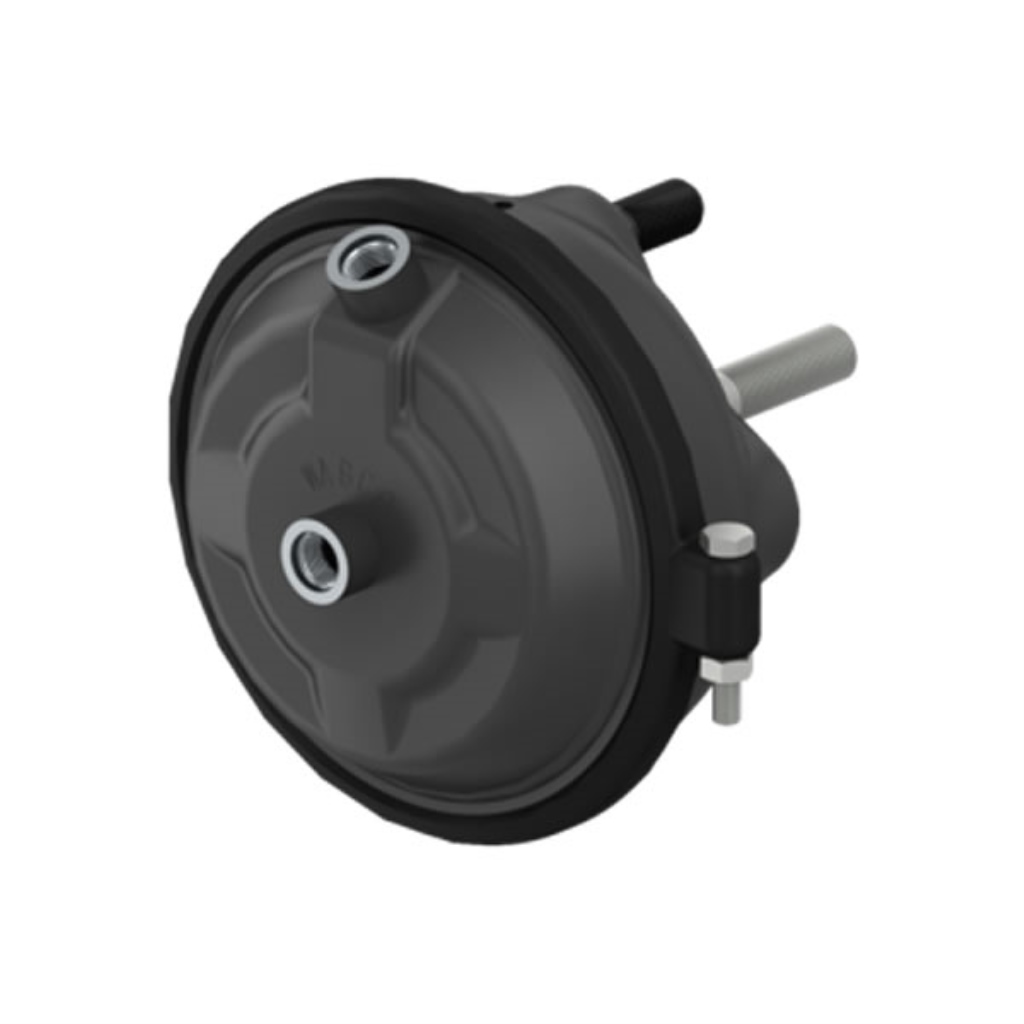

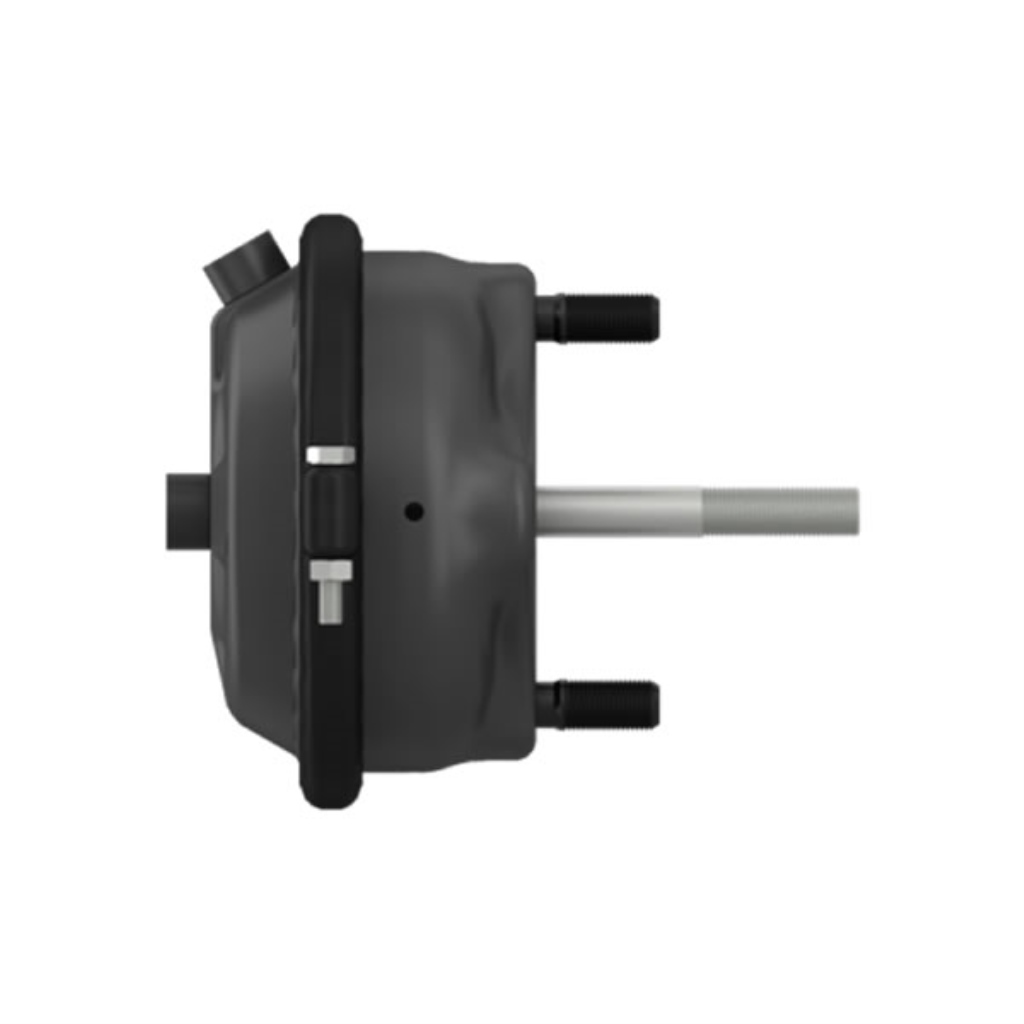

Membranzylinder (Nocken) Typ 24

Technische Daten

• Abstand zwischen den Schrauben: 120.6mm
• Anschluss (oben): M16 x 1.5 JED-464-0
• Anschluss (seitlich): M16 x 1.5 JED-464-0
• Baumuster: 24
• Berechnetes Volumen (dm³): 6.998
• Betriebsdruck: 10.2 bar
• Gabelkopf: ohne
• Gesamtlänge: 115.0 mm
• Gewinde Anschlüsse: M16 x 1.5
• Gewinde Druckstange: M16 x 1.5
• Hub: 65.0 mm
• Kraftabgabe: 8200 N
• Kraftabgabe: M8200 N
• Länge Druckstange: 117 mm
• Max. Betriebsdruck: 10.2 bar
• Position Spannband: 90°
• Rückstellkraft: 200 N
• Schraubengewinde: M16 x 1.5
• Schraubenlängen: 38.0 mm
• Spannband: 186 mm
• Temperaturbereich: -40°C to +80°C
• Ohne Faltenbalg
• Winkel Anschluss: 0°
• Gewicht (kg): 3.592
• Masse: 191 x 177 x 207mm
